Explosionsgeschützter Aktuator

华易科技防爆执行器认证 | Explosionsgeschützte Stellantriebe Zertifizierung

Für den Einsatz in explosionsgefährdeten Umgebungen

Explosionsschutzklasse von Exd II CT4Gb

Anwendbar für Teildrehventil

IP68

武汉华易Explosionsgeschützt执行器 特点 | DCL Explositon Actuator Merkmale

Richtung der Bewegung

Teildrehung
Dämpfer
0 - 90° | 0 -360°

Drehmoment/Betriebsdauer

18 - 2500Nm
2 - 75S

Art des Dienstes

Modulierend
Inching - Positionierung
Ein - Aus

Versorgungsspannung

DC24V
AC24V
AC110V
AC220V
AC380V

Eingangs-/Ausgangssignal

4 - 20mA
0 - 10V
IO-Schnittstelle
Modbus-RTU | CAN | Ethernet

Zusätzliche Optionen

Überdrehmomentschutz
Ausfallsichere Rückkehr
Entfeuchtung
Diagnose

Explosionsgeschützte Zertifizierung

华易 Explosionssicher执行器 认证证书 | DCL Explosionssicherer Stellantrieb Zertifizierungen

Art des Dienstes

Modulierend

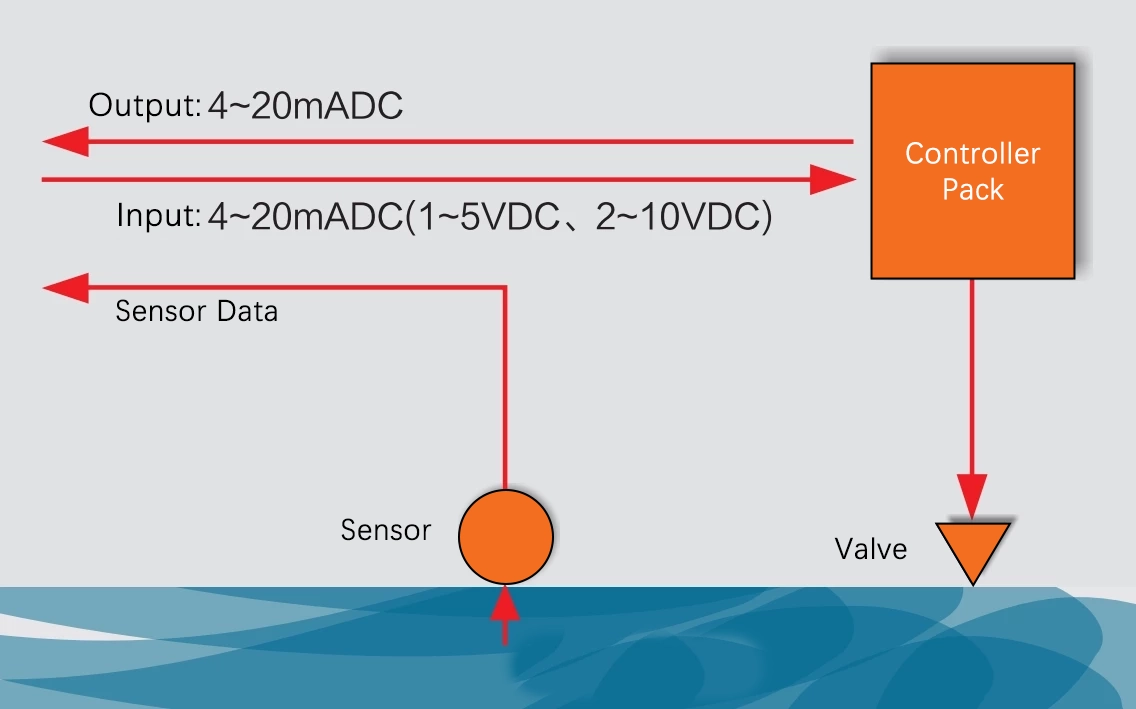

华易调节型执行器 控制示意图

Der Stellantrieb liest den Positionssollwert vom Leitsystem über 4-20mA, 2-10V oder Feldbus wie Modbus, Ethernet usw.

Dann fährt der Stellantrieb das Ventil mit dem inneren Regelalgorithmus in die Zielposition.

Der Stellantrieb gibt die Armaturenstellung immer in Echtzeit über 4-20mA, 2-10V oder Feldbus.

In der Betriebsart S4 kann der Antrieb 1200 Mal pro Stunde anlaufen.

Ein - Aus

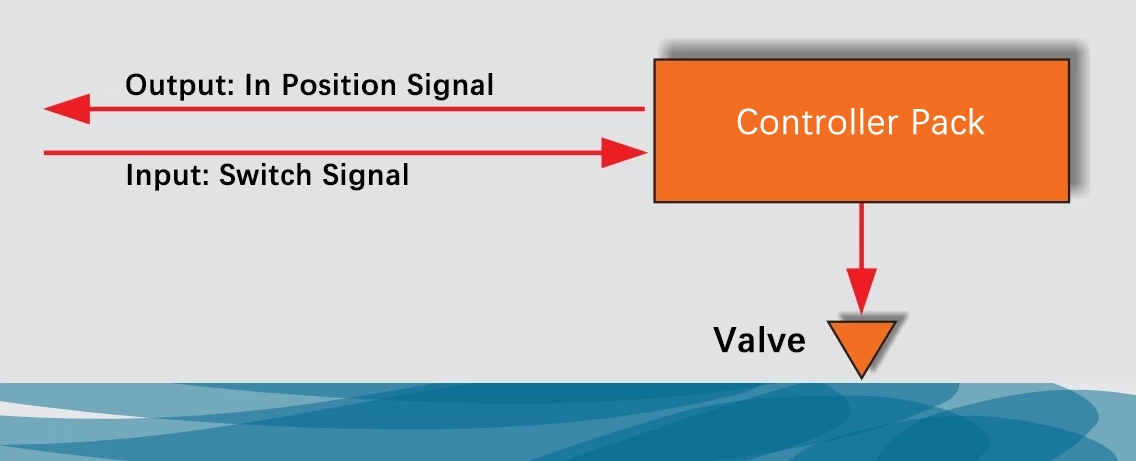

华易开关型执行器 控制示意图

Der Stellantrieb liest die Öffnungs- oder Schließanforderung vom Steuersystem über die IO-Schnittstelle, wie z. B. ein passives Signal oder ein aktives 24VDC/220VAC-Signal.

Dann fährt der Antrieb die Armatur in die Endlage AUF oder ZU, je nach Eingangssignal.

Der Antrieb gibt bei Erreichen der Endlage ein Rückmeldesignal von AUF oder ZU aus.

In der Betriebsart S2 kann der Antrieb die Armatur 15 Minuten lang kontinuierlich antreiben.

Inching - Positionierung

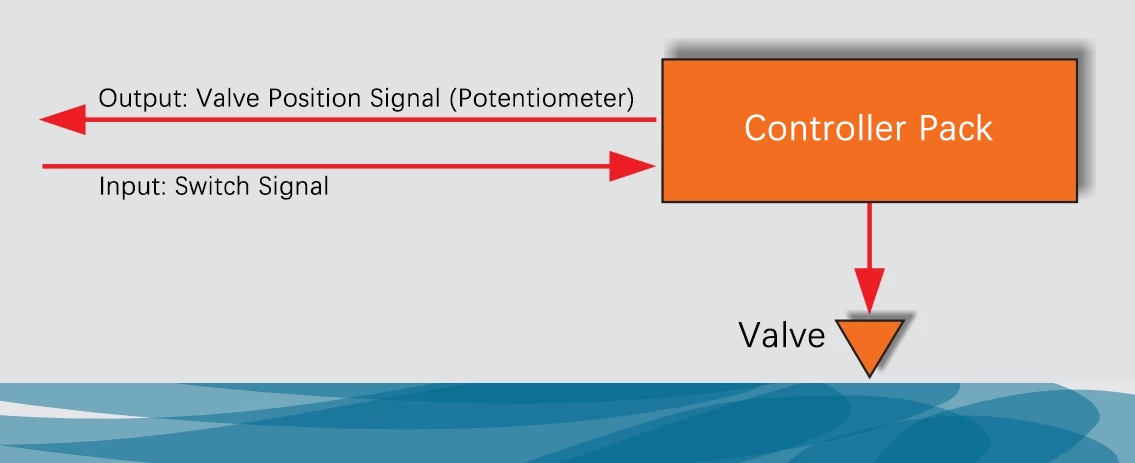

华易反馈型执行器 控制示意图

Der Antrieb liest das Tippen AUF oder ZU-Signal von der Steuerung über die IO-Schnittstelle, die mit einem aktiven 24VDC/220VAC-Signal versorgt wird.

Dann treibt der Stellantrieb das Ventil mit einer durch das Eingangssignal vorgegebenen Schrittweite an.

Der Stellantrieb gibt die Armaturenstellung immer in Echtzeit als Potentiometer-Widerstandswert oder 4-20mA/2-10V Wert.

In der Betriebsart S2 kann der Antrieb die Armatur 15 Minuten lang kontinuierlich antreiben.

Eigenschaften

Vollständig gekapselte Steuereinheit

华易电动执行器伺服控制模块 | Actuator Controller Pack

Die Steuereinheit ist vollständig mit Polyurethan gekapselt. Dadurch wird die Widerstandsfähigkeit gegen Feuchtigkeit, Kondenswasser, Salz und Vibrationen erheblich verbessert. So ist es einEinsetzbar in rauen Umgebungen wie hoher Luftfeuchtigkeit, Staub, starken Temperaturschwankungen, Vibrationen, etc.

Mit 6kV EFT und Überspannungsschutzschaltung, die stabile Steuerung zu kann das Ventil auch in schlechtester elektromagnetischer Umgebung gewährleistet werden.

Durch den Selbsteinstellungsalgorithmus kann der Aktuator die Präzision unter verschiedenen Lastbedingungen und bei mechanischem Verschleiß beibehalten.

Einfach zu bedienender Endschalter

华易防爆执行器 限位微调装置 | DCL Explosionsgeschützter Stellungsbegrenzer für Stellantriebe

Mit dem patentierten Endschalterdesign von DCL kann die Endposition des Stellantriebs zum Öffnen und Schließen einfach mit einem Sechskantschlüssel konfiguriert werden.

In der Zwischenzeit kann die Mikro-Einstellfunktion des Endschalters die Präzision bei der Einstellung der Endposition verbessern.

Patent Nr. ZL 201020214725.8

Motor mit Übertemperaturschutz

华易防爆执行器 过温保护

DCL hat den Motor speziell auf die Anforderungen des Stellantriebs abgestimmt, so dass der Motor im DCL-Stellantrieb ein hohes Startdrehmoment liefern kann und gleichzeitig einen hohen Wirkungsgrad in der Startphase beibehält, um den Temperaturanstieg so gering wie möglich zu halten. In der Zwischenzeit Der Motor hat ein geringes Trägheitsmoment, um die hohe Präzision der Modulation zu gewährleisten.

Im Motor ist ein Übertemperaturschutz eingebaut, der die Stromzufuhr unterbricht, wenn die Motortemperatur über die begrenzte Temperatur (105℃/85℃ kann je nach Anwendungsszenario gewählt werden) steigt, und die Stromzufuhr wieder herstellt, wenn die Temperatur wieder unter die normale Temperatur sinkt.

Begrenzer mit zwei Positionen

DCL 华易执行器限位示意图

Es gibt 2 Positionsbegrenzungsvorrichtungen, die die Armatur vor Beschädigungen bei Betrieb über dem Schwenkwinkel schützen.

Elektrische Endschalter werden an den beiden Endpositionen AUF und ZU montiert. Dadurch wird die Stromzufuhr zum Motor unterbrochen, um den Antrieb der Armatur zu stoppen, wenn die begrenzte Endposition erreicht ist.

Außerdem sind 2 mechanische Begrenzer auf der Abtriebswelle montiert, um das Ventil vor dem Überschwingen des Hubbereichs zu schützen. Der mechanische Begrenzer wird im Normalbetrieb nicht wirksam, da der elektrische Endschalter vor dem mechanischen Begrenzer liegt und ausgelöst wird, bevor die Abtriebswelle die mechanische Endstellung erreichen kann.

Zusätzliche Optionen

Überdrehmomentschutz

DCL 华易执行器过力矩保护

Wenn das Ventil aus irgendeinem Grund festsitzt, z. B. wegen fester Verunreinigungen in der Flüssigkeit oder wegen einer Störung an einem mechanisch Wenn das Drehmoment an der Abtriebswelle des Stellantriebs beim Antrieb der Armatur stark über den Grenzwert hinaus ansteigt, löst der Stellantrieb einen Überdrehmomentschutz aus, um den Antrieb der Armatur zu stoppen und die Armatur vor Schäden zu schützen.

Entlüften

PTC除湿加热器

Sie können eine Entfeuchtungsoption für den DCL-Stellantrieb wählen. Dann wird eine elektrische PTC-Heizung in den Stellantrieb eingebaut, um die Luftfeuchtigkeit zu reduzieren und den Schaltkreis vor Fehlfunktionen zu schützen, wenn die Temperatur aufgrund von Kondensation stark schwankt.

Die PTC-Heizung arbeitet, solange der Stellantrieb mit Strom versorgt wird.

Stromlaufplan

Modulierend

E - Modulieren mit einer Steuereinheit

  • Eingang: 4~20mA / 0~10V
  • Ausgang: 4~20mA / 0~10V
  • Feldbus:Modbus / CAN
  • IIot:WIFI/LoRA/4G DTU

Inching und Positionierung

F - Mit einer Positionierungseinheit

  • Stellantrieb zum Öffnen oder Schließen mit K steuern
  • Die Echtzeit-Ventilstellung wird als 4-20mA-Signal ausgegeben.

C - Mit einem 1KΩ/500Ω-Potentiometer

  • Stellantrieb zum Öffnen oder Schließen mit K steuern
  • Die Echtzeit-Ventilstellung wird als Potentiometer-Widerstandswert ausgegeben

D - Mit einem Potentiometer und Endlagenrückmeldung

  • Stellantrieb zum Öffnen oder Schließen mit K steuern
  • Die Echtzeit-Ventilstellung wird als Potentiometer-Widerstandswert ausgegeben
  • Die Ausgangsklemme der Endlage AUF/ZU sendet das Ereignis als passives Signal aus, wenn die Endlage erreicht wurde.

EIN - AUS

A - Mit 2 aktiven Endlagensignalausgängen

  • Stellantrieb zum Öffnen oder Schließen mit K steuern
  • Die Ausgangsklemme der Endlage AUF/ZU sendet das Ereignis als aktives 220VAC-Signal aus, wenn die Endlage erreicht wurde.

B - Mit 2 passiven Endlagenschaltern

  • Stellantrieb zum Öffnen oder Schließen mit K steuern
  • Die Ausgangsklemme der Endlage AUF/ZU sendet das Ereignis als passives Signal aus, wenn die Endlage erreicht wurde.

G - Gleichstrommotor mit 2 Endlagenschaltern

  • Steuerung des Stellantriebs zum Öffnen oder Schließen durch die Richtung der Versorgungsspannung zwischen den Klemmen 1 und 2
  • Die Ausgangsklemme der Endlage AUF/ZU sendet das Ereignis als passives Signal aus, wenn die Endlage erreicht wurde.

H - 3 Phasen 380VAC Motor mit 2 Endlagenschaltern

  • Steuerung des Stellantriebs zum Öffnen oder Schließen durch einen externen Wechselrichter, um die Phase der Versorgungsspannung zu ändern.
  • Die Ausgangsklemme der Endlage AUF/ZU sendet das Ereignis als passives Signal aus, wenn die Endlage erreicht wurde.

Anmerkung:

  • Der Stromkreis innerhalb des gestrichelten Kastens ist der interne Stromkreis des Stellantriebs. Der Stromkreis außerhalb ist eine Demonstration des elektrischen Anschlusses für die Verwendung des Stellantriebs.
  • Wenn Sie andere spezifische Anforderungen an die Anschlussschaltung haben, wenden Sie sich bitte an unseren technischen Support.

Grundlegende Parameter

ModellSchwenkwinkelDrehmoment/BetriebsdauerDienstartVersorgungsspannungEingangs-/AusgangssignalZusätzliche Option
DCL-Ex050 - 360 °50Nm/20S
Optional mit
20Nm/4S
30Nm/10S
50Nm/60S
EIN - AUS
Modulierend
Inching - Positionierung
DC24V
AC24V
AC110V
AC220V
AC380V
4-20mA
0-10V
IO-Schnittstelle
Optional mit Feldbus
Modbus-RTU
Modbus-ASCII
CAN
Ethernet
Überdrehmomentschutz
Ausfallsichere Rückkehr
Entfeuchtung
Feldbus
DCL-Ex100 - 90 °100Nm/30S
Optional mit
50Nm/15S
100Nm/60S
EIN - AUS
Modulierend
Inching - Positionierung
DC24V
AC24V
AC110V
AC220V
AC380V
4-20mA
0-10V
IO-Schnittstelle
Optional mit Feldbus
Modbus-RTU
Modbus-ASCII
CAN
Ethernet
Überdrehmomentschutz
Ausfallsichere Rückkehr
Entfeuchtung
Feldbus
DCL-Ex200 - 90 °200Nm/30S
Optional mit
100Nm/15S
200Nm/60S
EIN - AUS
Modulierend
Inching - Positionierung
DC24V
AC110V
AC220V
AC380V
4-20mA
0-10V
IO-Schnittstelle
Optional mit Feldbus
Modbus-RTU
Modbus-ASCII
CAN
Ethernet
Überdrehmomentschutz
Ausfallsichere Rückkehr
Entfeuchtung
Feldbus
DCL-Ex400 - 90 °400Nm/30S
Optional mit
200Nm/15S
400Nm/60S
EIN - AUS
Modulierend
Inching - Positionierung
DC24V
AC110V
AC220V
AC380V
4-20mA
0-10V
IO-Schnittstelle
Optional mit Feldbus
Modbus-RTU
Modbus-ASCII
CAN
Ethernet
Überdrehmomentschutz
Ausfallsichere Rückkehr
Entfeuchtung
Feldbus
DCL-Ex600 - 90 °600Nm/45SEIN - AUS
Modulierend
Inching - Positionierung
DC24V
AC110V
AC220V
AC380V
4-20mA
0-10V
IO-Schnittstelle
Optional mit Feldbus
Modbus-RTU
Modbus-ASCII
CAN
Ethernet
Überdrehmomentschutz
Ausfallsichere Rückkehr
Entfeuchtung
Feldbus

Empfehlen Sie einen Stellantrieb für eine Absperrklappe

Absperrklappe (Druck ≤ PN1.0MPa)Drehmoment (Nm)Explosionsgeschützter Aktuator
DN50~6550DCL-Ex05
DN80~100100DCL-Ex10
DN125~150200DCL-Ex20
DN200400DCL-Ex40
DN250600DCL-Ex60
DN3001000nichts
DN350~4001600nichts
DN450~6002500nichts

Aktuator zum Antrieb eines Kugelhahns empfehlen

Kugelhahn (Druck ≤ PN1.6MPa)Drehmoment (Nm)Explosionsgeschützter Aktuator
DN4050DCL-Ex05
DN50~65100DCL-Ex10
DN80~100200DCL-Ex20
DN125400DCL-Ex40
DN150600DCL-Ex60
DN2001000nichts
DN2501600nichts
DN300~3502500nichts

Aktuator zum Antrieb eines Belüftungsventils empfehlen

Belüftungsventil (Druck ≤ PN0,1MPa)Drehmoment (Nm)Explosionsgeschützter Aktuator
DN50-8050DCL-Ex05
DN100-200100DCL-Ex10
DN250-300200DCL-Ex20
DN350-450400DCL-Ex40
DN500-600600DCL-Ex60
DN700-8001000nichts
DN9001600nichts
DN1000-12002500nichts

Empfehlen, das Ventil mit einem explosionsgeschützten DCL-Stellantrieb zu betreiben

Aktuator ModellDrehmoment (Nm)Absperrklappe ≤ PNI1.0MPaKugelhahn ≤ PN1.6MPaBelüftungsventil ≤ PN0,1MPa
DCL-Ex0550DN50-60DN40DN50-80
DCL-Ex10100DN80-100DN50-65DN100-200
DCL-Ex20200DN125-150DN80-100DN250-300
DCL-Ex40400DN200DN125DN350-450
DCL-Ex60600DN250DN150DN500-600

Hinweis: Die Empfehlungen in der obigen Tabelle dienen nur als Referenz für allgemeine Anwendungsszenarien. Das spezifische Drehmoment, das für den Antrieb der Armatur erforderlich ist, hängt vom tatsächlichen Anwendungsfall ab.

Es wird empfohlen, einen Stellantrieb mit dem 1,1-1,3-fachen des Drehmoments zu wählen, das nach Bewertung des Drehmomentbedarfs der Armatur und des Flüssigkeitsdrucks in der Leitung festgelegt wurde. Dies würde die robuste Leistung in den meisten ungünstigen Fällen verbessern.

Wählen Sie den Antrieb zwischen verschiedenen Drehmomenten

50Nm/20S

————————–

Optional mit

20Nm/4S

30Nm/10S

50Nm/60S

100Nm/30S

————————–

Optional mit

50Nm/15S

100Nm/60S



200Nm/30S

————————–

Optional mit

100Nm/15S

200Nm/60S



400Nm/30S

————————–

Optional mit

200Nm/15S

400Nm/60S
